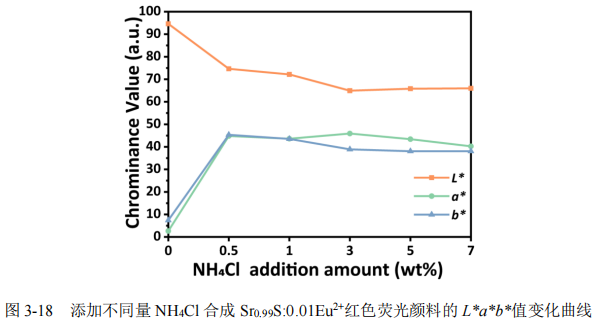

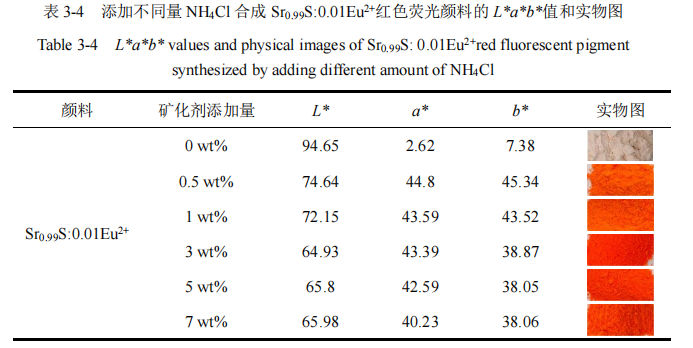

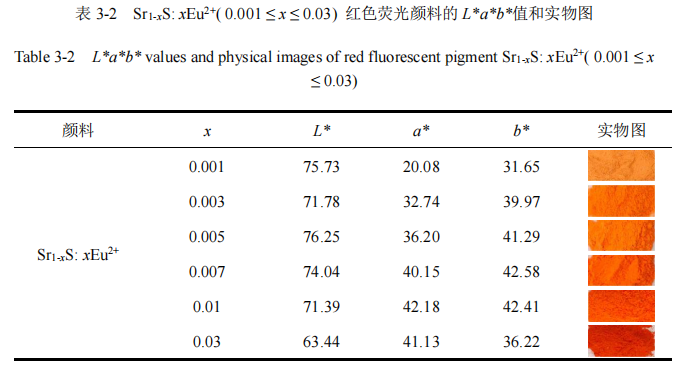

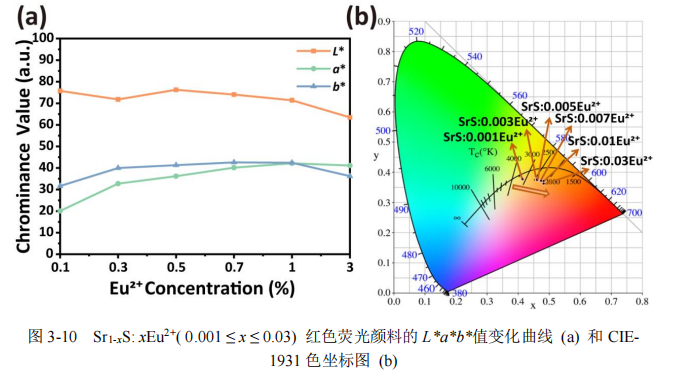

在SrS:Eu2?體系的研究中，研究者通過調節Eu2?摻雜濃度、礦化劑種類及摻雜離子類型，優化顏料的呈色性能。CS-826的測試結果表明，當Eu2?摻雜濃度為1%時，樣品具有較高的紅度值（a=42.18）和明度值（L=71.39），顏色呈現出較為鮮艷的紅色調。
離子摻雜對顏色的調控作用

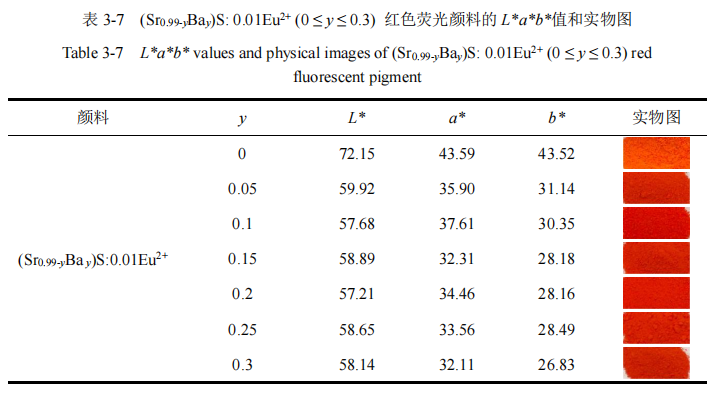

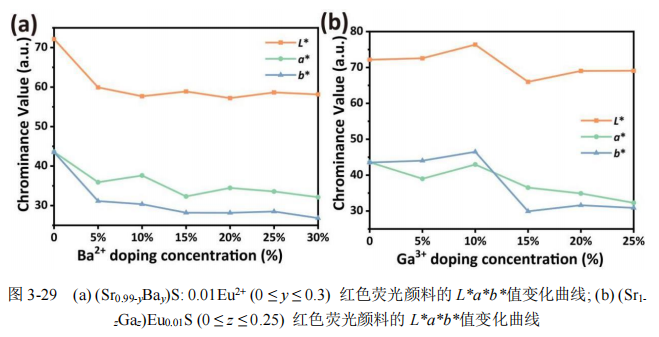

研究還考察了不同離子摻雜對SrS:Eu2?和CaS:Eu2?顏色性能的影響。以Ba2?摻雜為例，CS-826測得的Lab值顯示出明顯的顏色變化：樣品紅度值由43.59降至32.11，明度值由72.15降至58.14，說明Ba2?摻雜導致晶格膨脹和晶體場增強，引起發射光譜紅移和顏色飽和度下降。

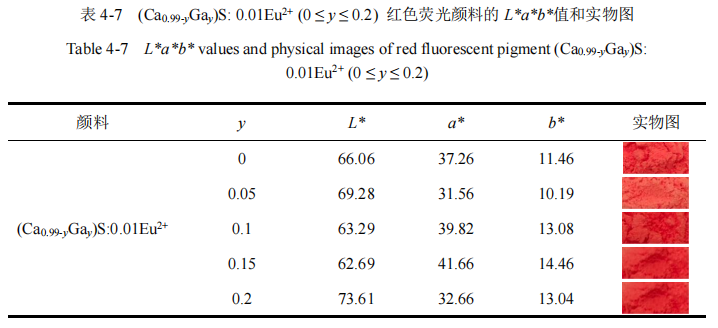

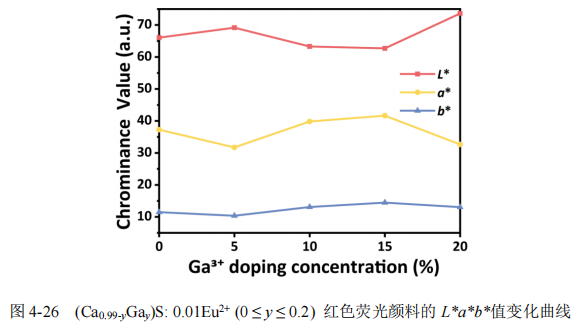

在Ga3?摻雜體系中，CS-826的數據進一步揭示了摻雜濃度對顏色的調控趨勢。當Ga3?摻雜量為10%時，樣品具有較高的明度和紅度值（L=76.36，a=42.96），表明Ga3?有助于優化晶格結構，提升顏料的顯色性能。
研究還將所制備的熒光顏料與市售紅色顏料γ?Ce?S?進行復合，并通過CS-826評估其顏色變化。結果表明，當熒光顏料摻入量為5%時，復合顏料的L、a、b值均有所提升，顏色表現優于單一γ?Ce?S?樣品。這一結果為開發高性能復合紅色顏料提供了數據支持。
CS-826臺式分光測色儀在本研究中為熒光顏料的顏色性能提供了準確、可重復的定量數據，支持了摻雜調控、礦化劑篩選和復合體系優化等多方面的研究。其穩定的測量性能和寬廣的光譜范圍，使其適用于熒光材料、陶瓷顏料等新型功能材料的顏色評價與研究。
