彩譜TH-100助力光伏組件超疏水薄膜研發，精準檢測光學性能指標

在“雙碳”戰略推動下，光伏產業迎來快速發展期，光伏組件表面積塵導致的發電效率降低問題愈發凸顯，具備自清潔功能的超疏水薄膜成為光伏材料領域的研究熱點。薄膜透光率、霧度等光學性能是其適配光伏組件應用的核心指標，精準的檢測數據對材料研發至關重要。彩譜科技TH-100透光率霧度測試儀憑借穩定的檢測性能，成為科研團隊開展光伏組件用二氧化硅超疏水薄膜研究的重要檢測設備，為相關材料的性能表征提供了可靠數據支撐。

光學檢測是關鍵

本次研究以制備適用于光伏組件表面的二氧化硅超疏水薄膜為核心目標，采用改進的Stober法制備MTES/TEOS雜化溶膠，通過添加不同質量的HMDS進行疏水改性，最終利用浸漬法得到二氧化硅薄膜。

為驗證薄膜的實際應用價值，研究團隊圍繞薄膜的形貌結構、光學性能、表面性質、自清潔性能及老化特性開展全面測試。其中，光學性能檢測作為核心環節之一，全程由彩譜TH-100透光率霧度測試儀完成，精準獲取了不同配比下薄膜的透光率與霧度數據，為后續配方優化和性能分析奠定了堅實基礎。

多組試樣，精準數據支撐

在光伏組件應用場景中，薄膜透光率直接影響光伏板光電轉換效率，霧度則關系到光線透過質量，因此對兩項指標的檢測精度有著嚴格要求。

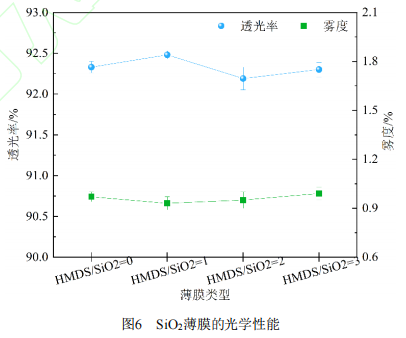

彩譜TH-100在研究中完成了HMDS/SiO?質量比為0、1、2、3四組不同薄膜試樣的光學性能檢測，精準測得四組薄膜的透光率分別為92.33%、92.48%、92.19%、92.30%，霧度則在0.93%-0.99%之間波動。檢測數據清晰表明，不同HMDS 摻雜含量對薄膜透光率和霧度的影響極小，即使在HMDS/SiO?=3 的疏水配比下，薄膜透光率仍保持在92.30%，霧度僅為0.99%。結合薄膜微觀孔隙結構分析，該數據直接驗證了該配比下薄膜兼具高透光率與超疏水特性的可行性，也證實了該二氧化硅薄膜透光率均高于92%、霧度低于1%，具備優異的光學性能，滿足光伏組件表面的應用基礎要求。

老化試驗，復測驗耐候性

光伏組件長期處于戶外復雜環境，耐老化性是其表面功能薄膜的重要考核指標。研究團隊針對光伏組件實際工作環境，開展了1500h的人工加速老化試驗，其中光老化試驗控制輻照度500W/m2、恒溫30℃，高溫老化試驗控制恒溫100℃。

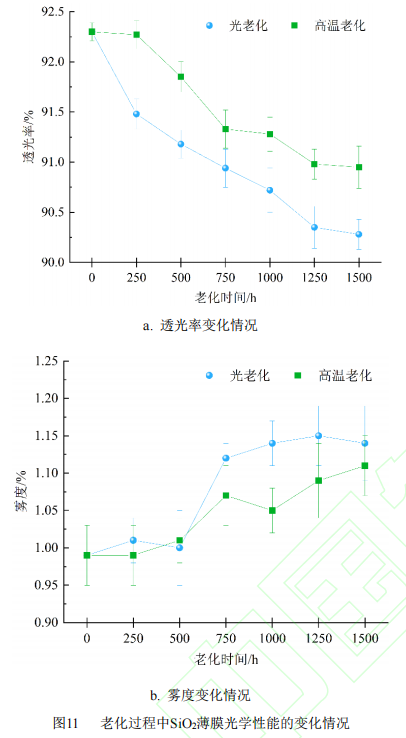

彩譜TH-100在老化試驗中繼續發揮檢測作用，對老化后的薄膜進行透光率、霧度復測，精準捕捉薄膜光學性能的變化規律：光老化后薄膜透光率降至90.28%、霧度升至1.14%，高溫老化后透光率降至90.95%、霧度升至1.11%。兩項指標的變化幅度均處于合理范圍，結合水接觸角等其他檢測數據，最終證實該薄膜具備優異的耐老化特性，能夠適配光伏組件的長期戶外應用需求。

設備優勢

作為一款專業的透光率霧度檢測設備，彩譜TH-100采用符合國家標準的檢測原理，兼具操作便捷、檢測速度快、數據穩定的特點，可實現透明、半透明材料的透光率與霧度精準測定，廣泛適用于玻璃、薄膜、塑料等各類光學材料的性能檢測。

在光伏材料研發領域，無論是光伏組件封裝玻璃、功能性防護薄膜，還是各類光學改性材料，TH-100都能提供精準的光學性能數據，為材料配方優化、性能驗證、質量把控提供科學依據。此次在光伏組件用二氧化硅超疏水薄膜研究中的成功應用，是其在光伏材料研發領域的又一實踐。
